Amortiguamiento y aisladores de vibración

En la práctica, existen un gran número de situaciones en las que es posible reducir, pero no eliminar las fuerzas de carácter dinámico (variables en el tiempo) que excitan nuestro sistema mecánico dando lugar a la aparición de un problema de vibraciones. En este sentido, existen diferentes métodos o formas de plantear el control de las vibraciones; entre todos ellos cabe destacar:

·         El conocimiento y control de las frecuencias naturales del sistema de cara a evitar la presencia de resonancias bajo la acción de excitaciones externas.

·         La introducción de amortiguamiento o de cualquier tipo de mecanismo disipador de energía de cara a prevenir una respuesta del sistema excesiva (vibraciones de gran amplitud), incluso en el caso de que se produzca una resonancia.

·         El uso de elementos aislantes de vibraciones que reduzcan la transmisión de las fuerzas de excitación o de las propias vibraciones entre las diferentes partes que constituyen nuestro sistema.

·         La incorporación de absorbedores dinámicos de vibraciones o masas auxiliares neutralizadoras de vibraciones, llamados también amortiguadores dinámicos, con el objetivo de reducir la respuesta del sistema.

Se conoce como aislamiento de vibraciones a todo aquél procedimiento que permite reducir los efectos indeseables asociados a toda vibración. Básicamente, ello suele suponer la introducción de un elemento elástico (aislante) entre la masa vibrante y la fuente de vibración, de forma que se consigue reducir la magnitud de la respuesta dinámica del sistema, bajo unas determinadas condiciones de la excitación en vibración.

Un sistema de aislamiento de vibraciones puede ser activo o pasivo, dependiendo de si se precisa una fuente externa de potencia o no para que lleve a cabo su función.

§  Un control pasivo está formado por un elemento elástico (que incorpora una rigidez) y un elemento disipador de energía (que aporta un amortiguamiento). Ejemplos de aislantes pasivos son: un muelle metálico, un corcho, un fieltro, un resorte neumático, un elastómero.



§  Un control activo de vibración está formado por un servomecanismo que incluye un sensor, un procesador de señal y un actuador. El control mantiene constante una distancia entre la masa vibrante y un plano de referencia. Cuando la fuerza aplicada al sistema varía esa distancia, el sensor lo detecta y genera una señal proporcional a la magnitud de la excitación (o de la respuesta) del sistema. Esta señal llega al procesador que envía una orden al actuador para que desarrolle un movimiento o fuerza proporcional a dicha señal.

La efectividad de un aislante de vibraciones se establece en términos de su transmisibilidad. La TRANSMISIBILIDAD (Tr) puede definirse como el cociente entre la amplitud de la fuerza transmitida y la de la fuerza de excitación. Los problemas principales que el aislamiento de vibraciones plantea pueden encuadrarse dentro de una de estas dos situaciones:

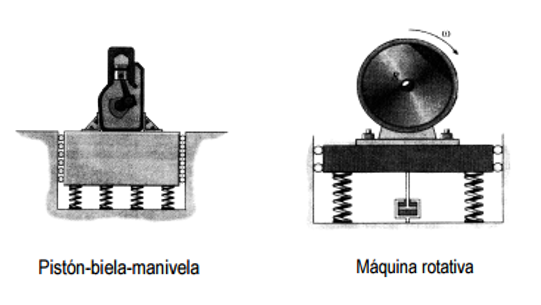

Ø  Aislar un sistema que vibra de la base que lo soporta para que ésta no sufra y/o no transmita la vibración a su entorno: En este caso, las fuerzas que excitan al sistema dando lugar a la vibración pueden tener su origen en desequilibrios, desalineamientos, … cuando se trata de sistemas mecánicos con elementos alternativos o rotativos; o pueden tratarse de fuerzas de carácter impulsivo, es el caso de sistemas de prensa, estampación, explosiones.





Ø  Aislar el sistema mecánico a estudio de la base que lo soporta y que está vibrando: Este puede ser el caso de la protección de un instrumento o equipo delicado del movimiento de su contenedor o su base soporte. En la práctica, el problema por ejemplo puede ser diseñar correctamente un embalaje para evitar la transmisión de fuerzas de magnitud importante al instrumento delicado o equipo que se quiere transportar.

Áreas de aplicación
